Geor
 Заголовок сообщения: Re: определение зуба ВМТ
СообщениеДобавлено: 21 июн 2018, 17:38
Не в сети

Зарегистрирован: 15 июн 2013, 14:41
Сообщения: 310
Откуда: Россия
serjj писал(а):
сделали вот такую штуку, осталось опробовать ее в действии :)

Я тоже так делаю.
Тестил несколько вариантов.
Есть ньюансы.
Когда длинная трубка или шланг а еще если есть сужение перед трубкой..
сильно сьезжает вмт от реальности.
Шланг некатит вообще!
Трубку надо минимальной длинны.
Тонкое отверстие в трубке тоже плохо.
Опытным путем диам отверстия мин 5 макс 8
Вернуться к началу
 Профиль
Ответить с цитатой
serjj
 Заголовок сообщения: Re: определение зуба ВМТ
СообщениеДобавлено: 21 июн 2018, 18:06
Не в сети
Аватара пользователя

Зарегистрирован: 14 май 2013, 00:59
Сообщения: 1511
Откуда: Одесса
Geor писал(а):
Я тоже так делаю.
Тестил несколько вариантов.
Есть ньюансы.
Когда длинная трубка или шланг а еще если есть сужение перед трубкой..
сильно сьезжает вмт от реальности.
Шланг некатит вообще!
Трубку надо минимальной длинны.
Тонкое отверстие в трубке тоже плохо.
Опытным путем диам отверстия мин 5 макс 8


понятно, спасибо за инфу. надо будет проверить на моторе, на котором точно известно на какой зуб приходится вмт

_________________
4G64Т DOHC, буст 1.8, СС 8.6, Я5.1 TRS
Вернуться к началу
 Профиль
Ответить с цитатой
serjj
 Заголовок сообщения: Re: определение зуба ВМТ
СообщениеДобавлено: 26 июн 2018, 17:37
Не в сети
Аватара пользователя

Зарегистрирован: 14 май 2013, 00:59
Сообщения: 1511
Откуда: Одесса
Напомню, имеем 3ц мотор, я считаю что 1й цилиндр - это первый от ГРМ .

Сделал осциллограммы, сигнал снят с каждого цилиндра по два раза: датчик давления+ДПКВ и датчик давления+ДФ. На рисунках сначала 1й цилиндр(2 картинки), потом 2й (2 картинки) и потом 3й (2 картинки). Нумеровал начиная от ГРМ


Вложения:

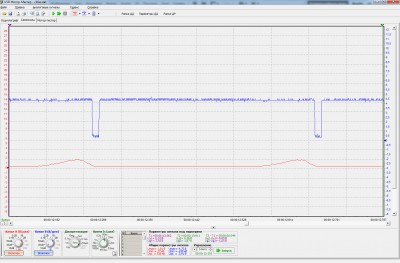

Комментарий к файлу: 1-й цилиндр
c1f.jpg [ 743.91 КБ | Просмотров: 7316 ]
Комментарий к файлу: 1-й цилиндр
c1k.jpg [ 972.86 КБ | Просмотров: 7316 ]
Комментарий к файлу: 2-й цилиндр
c2f.jpg [ 767.56 КБ | Просмотров: 7316 ]

_________________
4G64Т DOHC, буст 1.8, СС 8.6, Я5.1 TRS


Последний раз редактировалось serjj 26 июн 2018, 18:07, всего редактировалось 2 раз(а).
Вернуться к началу
 Профиль
Ответить с цитатой
serjj
 Заголовок сообщения: Re: определение зуба ВМТ
СообщениеДобавлено: 26 июн 2018, 17:42
Не в сети
Аватара пользователя

Зарегистрирован: 14 май 2013, 00:59
Сообщения: 1511
Откуда: Одесса
продолжение


Вложения:

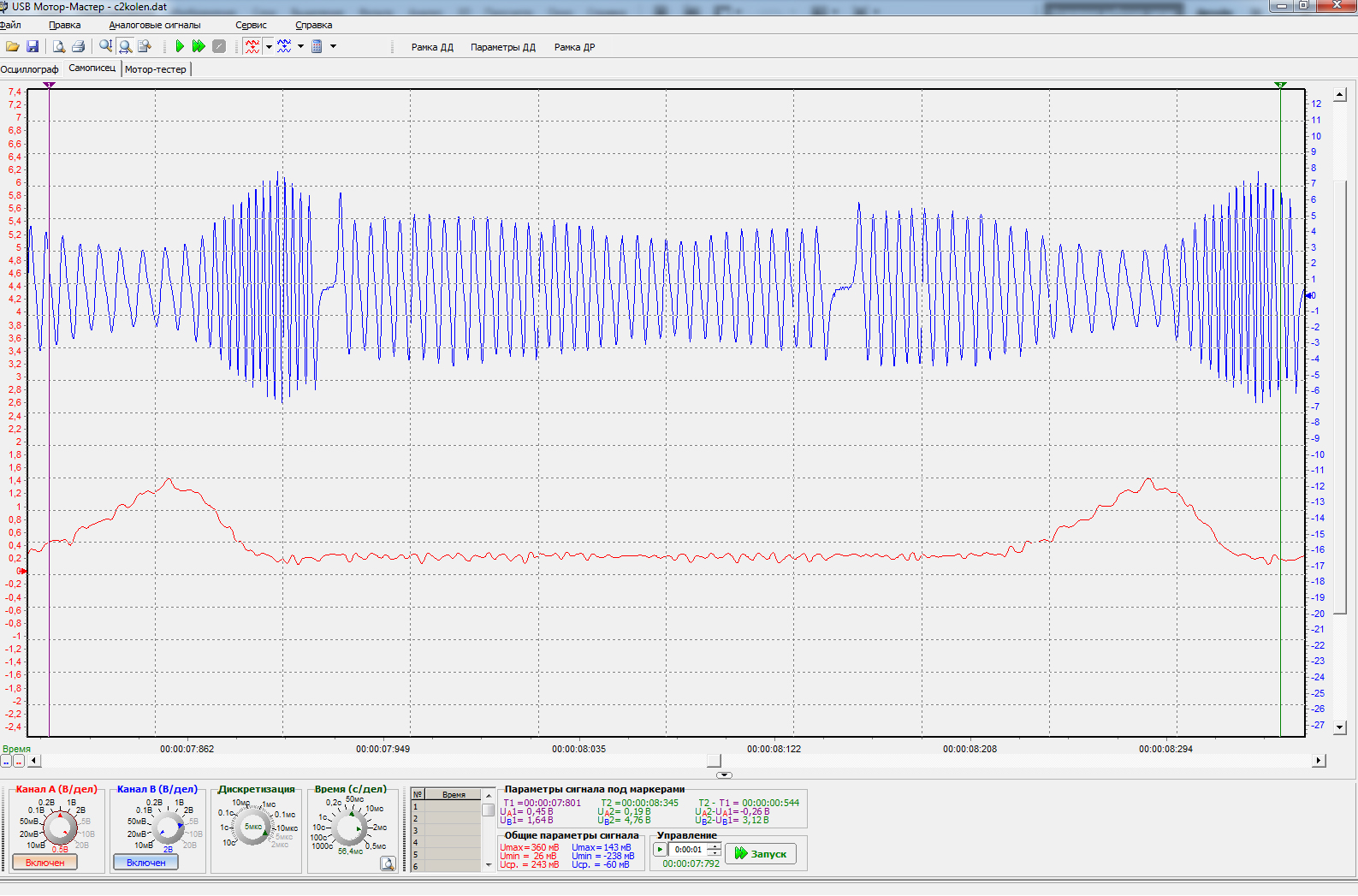

Комментарий к файлу: 2-й цилиндр
c2k.jpg [ 973.57 КБ | Просмотров: 7315 ]

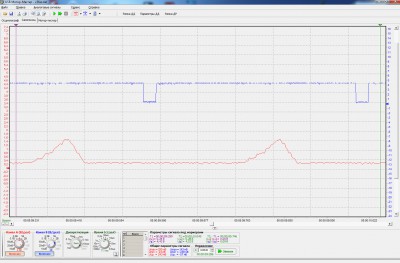

Комментарий к файлу: 3-й цилиндр
c3f.jpg [ 748.02 КБ | Просмотров: 7315 ]

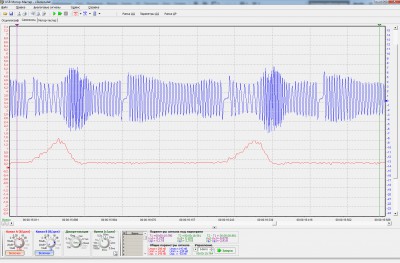

Комментарий к файлу: 3-й цилиндр
c3k.jpg [ 1012.56 КБ | Просмотров: 7315 ]

_________________
4G64Т DOHC, буст 1.8, СС 8.6, Я5.1 TRS
Вернуться к началу
 Профиль
Ответить с цитатой
serjj
 Заголовок сообщения: Re: определение зуба ВМТ
СообщениеДобавлено: 26 июн 2018, 17:48
Не в сети
Аватара пользователя

Зарегистрирован: 14 май 2013, 00:59
Сообщения: 1511
Откуда: Одесса
Получается, судя по сигналу с ДФ порядок работы начинается с 2го цилиндра? Ведь когда есть сигнал с ДФ это значит что заканчивается такт всасывания смеси и через 180 градусов будет ВМТ сжатие? Получается порядок работы цилиндров надо выставлять 2-3-1 ?

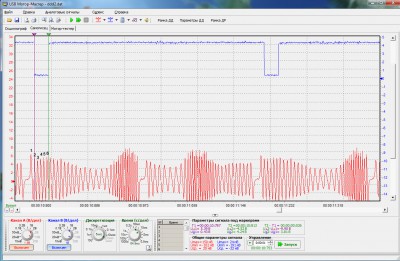

ЗЫ: решил ещё прикрепить сигнал с ДФ+ДПКВ


Вложения:
faza2.jpg [ 765.7 КБ | Просмотров: 7315 ]

_________________
4G64Т DOHC, буст 1.8, СС 8.6, Я5.1 TRS
Вернуться к началу
 Профиль
Ответить с цитатой
Andy Frost
 Заголовок сообщения: Re: определение зуба ВМТ
СообщениеДобавлено: 26 июн 2018, 20:46
Не в сети

Зарегистрирован: 22 мар 2013, 13:08
Сообщения: 1994
ДФ не задает тактность мотора. Он просто показывает какой сейчас идет такт, такой или +2.
У тебя как есть 1-й цилиндр, так он и есть первый, и именно с него надо задавать порядок.
ВМТ 1-го у тебя 31 зуб, ДФ - 4-й. Так и задавай, не заведется, выстави инверсию ДФ.
Вернуться к началу
 Профиль
Ответить с цитатой
serjj
 Заголовок сообщения: Re: определение зуба ВМТ
СообщениеДобавлено: 26 июн 2018, 22:21
Не в сети
Аватара пользователя

Зарегистрирован: 14 май 2013, 00:59
Сообщения: 1511
Откуда: Одесса
Andy Frost писал(а):
ДФ не задает тактность мотора. Он просто показывает какой сейчас идет такт, такой или +2.
У тебя как есть 1-й цилиндр, так он и есть первый, и именно с него надо задавать порядок.
ВМТ 1-го у тебя 31 зуб, ДФ - 4-й. Так и задавай, не заведется, выстави инверсию ДФ.


понятно, спасибо.

А с помощью сигнала ДФ мы можем понять порядок работы цилиндров?

у 6 цилиндрового мотора БМВ порядок 153624 , т.е. по идее у меня должно быть 1 3 2 . Но судя по датчику фаз и датчику давления в цилиндрах получается порядок работы 1 2 3 ?

_________________
4G64Т DOHC, буст 1.8, СС 8.6, Я5.1 TRS
Вернуться к началу
 Профиль
Ответить с цитатой
serjj
 Заголовок сообщения: Re: определение зуба ВМТ
СообщениеДобавлено: 27 июн 2018, 00:51
Не в сети
Аватара пользователя

Зарегистрирован: 14 май 2013, 00:59
Сообщения: 1511
Откуда: Одесса
Если перенести данные всех 3х цилиндров на одну диаграмму, то получится так, правильно?


Вложения:
all.jpg [ 805.29 КБ | Просмотров: 7298 ]

_________________
4G64Т DOHC, буст 1.8, СС 8.6, Я5.1 TRS
Вернуться к началу
 Профиль
Ответить с цитатой
serjj
 Заголовок сообщения: Re: определение зуба ВМТ
СообщениеДобавлено: 27 июн 2018, 00:59
Не в сети
Аватара пользователя

Зарегистрирован: 14 май 2013, 00:59
Сообщения: 1511
Откуда: Одесса

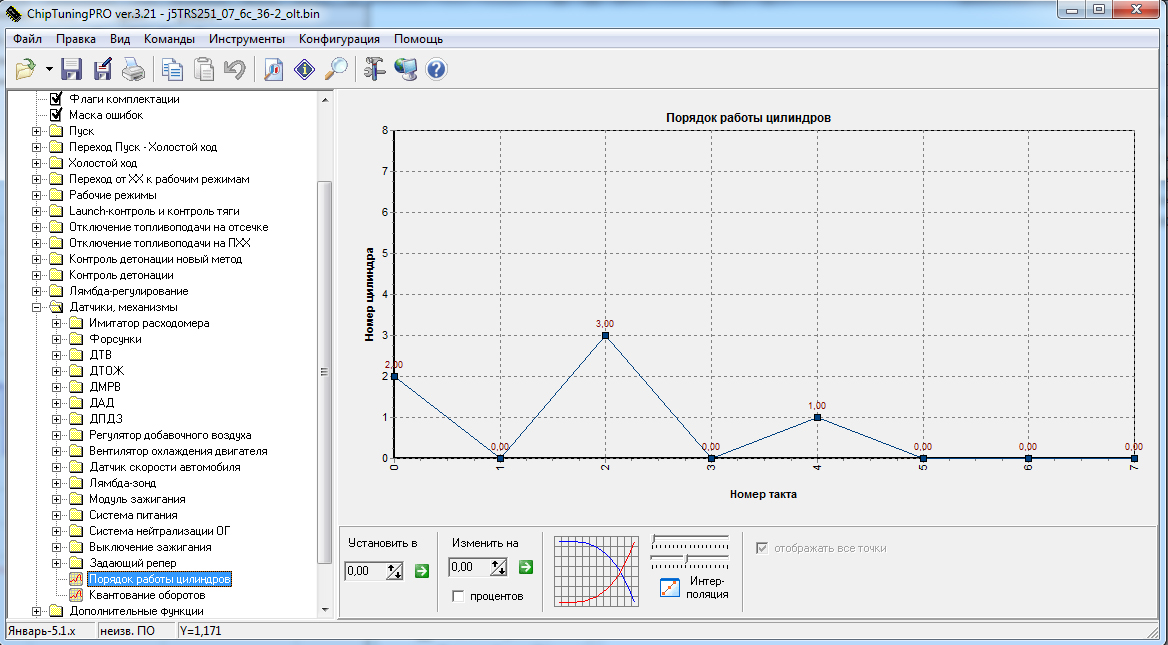

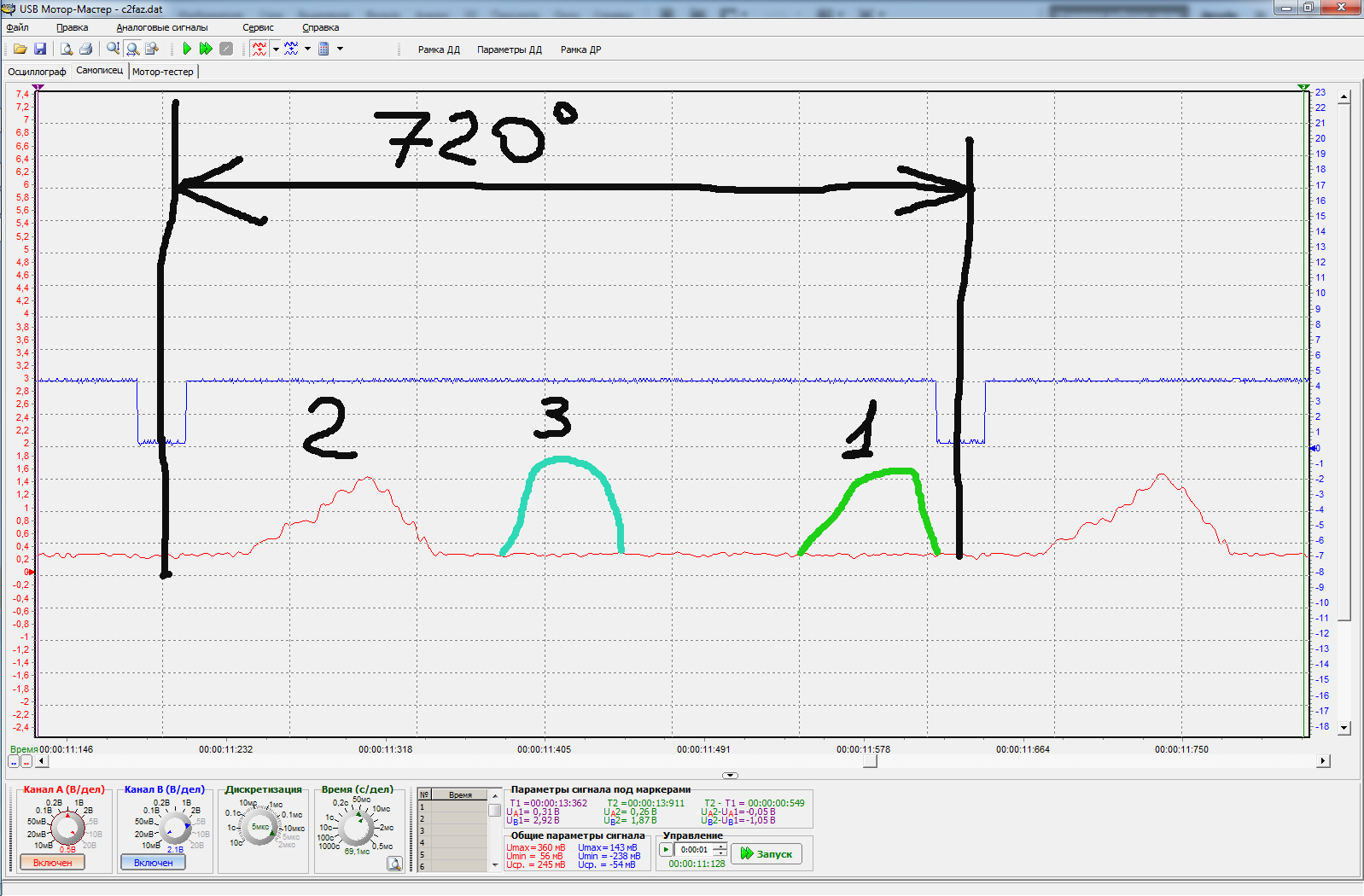

Поэтому возник вопрос, какой порядок работы цилиндров ставить ? :) Я больше склоняюсь ко 2му варианту, но по диаграмме получается вроде как 3й вариант


Вложения:

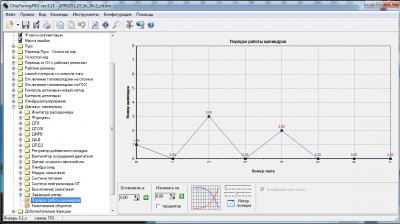

Комментарий к файлу: 1 вариант
1.jpg [ 412.28 КБ | Просмотров: 7298 ]

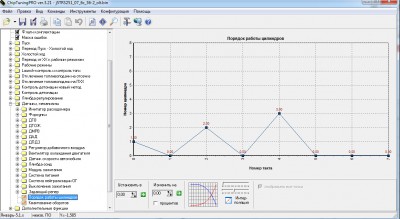

Комментарий к файлу: 2 вариант
2.jpg [ 398.04 КБ | Просмотров: 7298 ]
Комментарий к файлу: 3 вариант
3.jpg [ 381.64 КБ | Просмотров: 7298 ]

_________________
4G64Т DOHC, буст 1.8, СС 8.6, Я5.1 TRS
Вернуться к началу
 Профиль
Ответить с цитатой
Mustela
 Заголовок сообщения: Re: определение зуба ВМТ
СообщениеДобавлено: 27 июн 2018, 12:55
Не в сети
Аватара пользователя

Зарегистрирован: 10 фев 2014, 11:11
Сообщения: 717
Откуда: Воронеж
Может нужно оставить 6ц. порядок, во избежание недоразумений?
