Конечно не поспевает, длительность импульса 2..4мс в зависимости от тарировки и напряжения борт сети, период зависит от оборотов соответственно.
Тока может нехватать, резисторы в блоке стоят 510 ом и это не подтяжка а токоограничение, смотри в схему.
Зафотай свой коммутатор.

Коммутаторы обычные Астро
фото старое, еще с лишним конденсатором с пятой ноги... то что там токоограничивающие резисторы - это я в курсе, как победить то? в ЭБУ на перемычки их перепаять?

_________________
Объективная реальность - это бред, вызванный недостатком алкоголя в крови.

К чему это нагромождение? Выкинь все и подай напрямую управление.

https://www.drive2.ru/l/478505/ ни это ли Вы пытаетесь сделать?

это комктатор Астро, с котрым сейчас все работает. bip373 распаяны на другом радиаторе, их там просто две, все по схеме, без подтяжки, фото нет пока, да и зачем оно....

_________________
Объективная реальность - это бред, вызванный недостатком алкоголя в крови.

"это" у меня уже сделано, и работает. вместо коммутаторов хочу bip373 поставит, а одна из микросхем на канале 1-4 не работает....

_________________
Объективная реальность - это бред, вызванный недостатком алкоголя в крови.

Зачем эта клоунада? Нафиг мне фото астро коммутатора?
По какой схеме?
А нужно затем чтоб был предмет разговора, тут нет кашперовских чтоб гадать, а так разговаривать даже не о чем, никто не знает как это спаяно и чем.

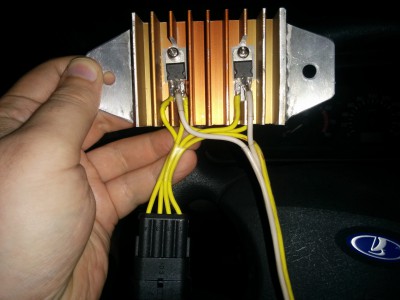

недопонимание просто вышло, я не обзываю bip-ы коммутаторами, а драйверами, но это все лирика. Фото в атаче, левый с ЭБУ, средний на катушку, правый на массу.
UPD: контакт нормальный, пайка то же, корпуса с массой не контактируют (изолированны)

_________________
Объективная реальность - это бред, вызванный недостатком алкоголя в крови.

Поменяй каналы местами и проверь еще раз.

Менял, дело было не в бабине))) виной всему была стружка у отверстия крепления правого канала... Корпус замыкался на массу и бип уходил в себя. Косяк конечно тривиальный, но я сто раз их снимал и вешал обратно, прозванивал, все было гуд. После доработки напильником все заработало, бипы рулят! Всем спасибо, тему можно закрывать! Двигатель работает ровно, обороты набирает охотно))) я рад!
