Добрый день! давайте разберем эту тему для новичков таких как я, и для тех кто не до конца разобрался в алгоритме настройки!
Мною было просмотрено большое количество тем на форуме по этому поводу, но раскрыть ее в полном объеме так не кто и не смог! поэтому я предлагаю без лишней воды по порядку разобрать какой параметр за что отвечает. Я распишу что я понял из прочитанного в остальных темах, если буду не прав прошу поправьте, чтоб не вводить людей в заблуждение!

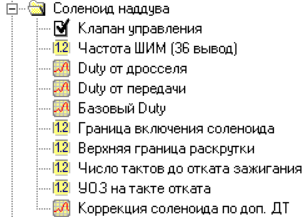

1. Клапан управления- тут я думаю всем понятно, но в описаний не сказано что изменение частоты ШИМ-сигнала возможно только на 36 выводе, остальные выводы имеют фиксированный ШИМ-сигнал 16Гц.
2. Частота ШИМ- (работает только при подключение на 36 вывод) тут я думаю все и так понятно.
3. Duty от дросселя- я так понимаю этот параметр отвечает за коррекцию надува в зависимости от положения дросселя
4. Duty от передачи- коррекция надува по передачам, если вам нужно реализовать мощность на колесах минимизируя пробуксовку колес.
5. Базовый Duty- этот параметр отвечает за коррекцию надува по оборотам, может понадобится для тех у кого в верхнем диапазоне работы двигателя падает наполнение- соответственно падает и надув.
6. Граница включения соленоида- в моем понимание это нужно для того чтобы не было холостой работы соленоида, например у вас преднатяг пружины гейта выставлен 0,65bar, но на граница включения у вас стоит на ниже этого давления.
7. Верхняя граница раскрутки- я понимаю для чего он нужен, но не понимаю какое значение выставить

Вам прошивку дали без файла описания?
В нем достаточно точно описан алгоритм работы соленоида.

Фаил вы скидывали при преобритений софта. Но вот при открытий прошивки в ЧТП, верхняя граница раскрутки пишет что не используется в прошивке. Но в самом ИОН этот параметр можно изменять, дак вот вопрос используется он вообще? Также не понятно как ИОН определяет степень открытия самого соленоида?

Напишите в почту, скину обновление. Этот параметр должен работать.
Он задаёт 100% открытие клапана при полном газе.
ИОН берет открытие клапана из диагностики.

Чтобы не открывать новую тему задам вопрос здесь. Решил поставить переменный резистор для изменения параметров наддува. На драйве увидел информацию, что переменный резистор соединяют средний контакт с массой, а два крайних с 51-й и 52-й ногой. Это правильно? Такого в хелпе нет, а в этом я пока ещё не силён.

Да, так можно сделать.
Переменный резистор, примерно 3,2-4,7 килоома.
Крайние выводы на "землю" и на "+5" вольт.

Я уже поставил резистор на 33кОм как написано в хелпе (на 30кОм не нашел). Мне тогда нужно один крайний контакт на землю, а средний на любой где подтяжка на +5В?
