Andy Frost
СообщениеДобавлено: 03 май 2013, 12:03
Не в сети

Зарегистрирован: 22 мар 2013, 13:08
Сообщения: 1994
Эти калибровки убраны вообще, как лишенные смысла на мой взгляд. Фаза в любом случае будет приводиться в круг 720.
Вернуться к началу
 Профиль
Ответить с цитатой
chipa12
СообщениеДобавлено: 05 май 2013, 00:37
Не в сети

Зарегистрирован: 09 апр 2013, 12:50
Сообщения: 462
Проверил сегодня на "эвике" вроди всё правильно.
Вложение:

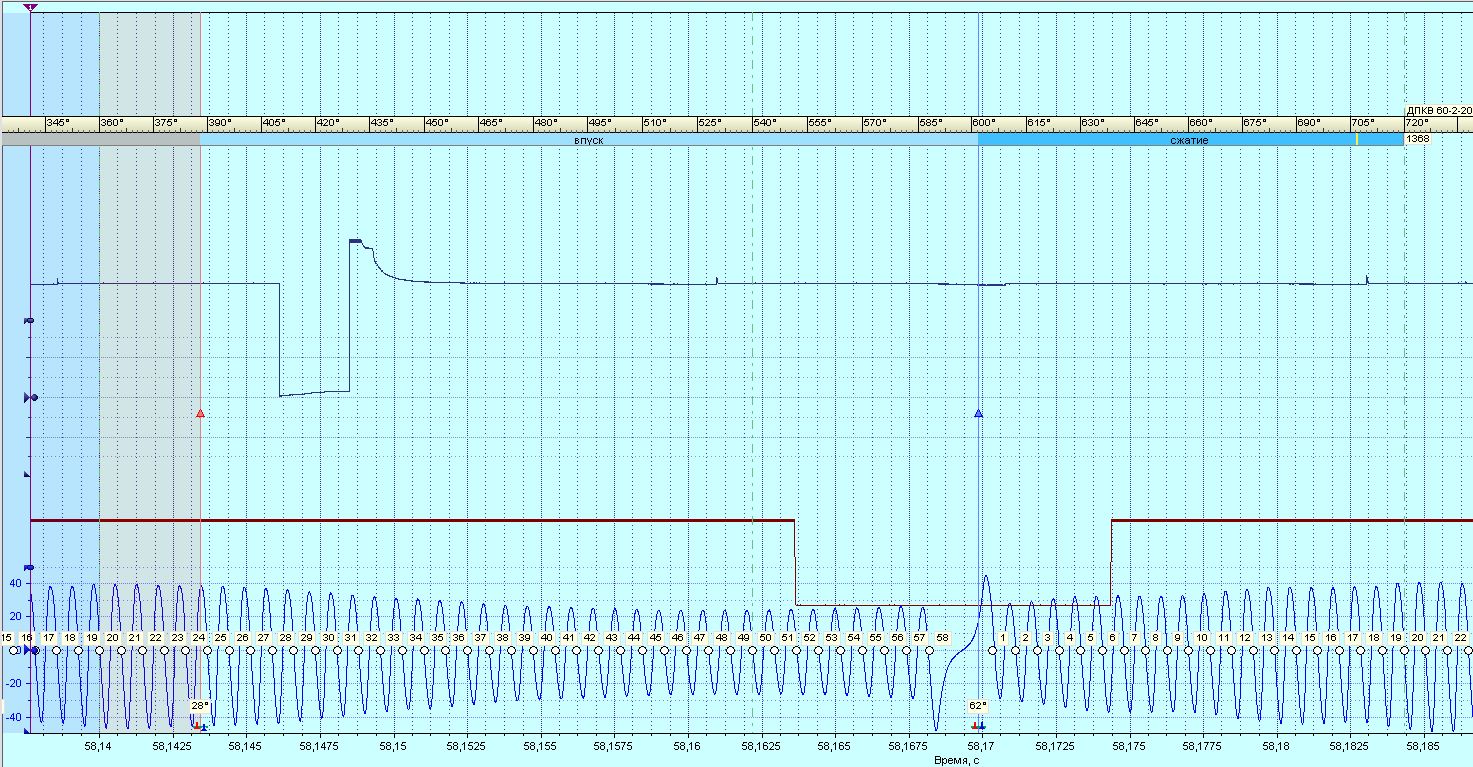

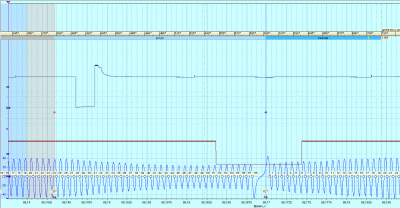

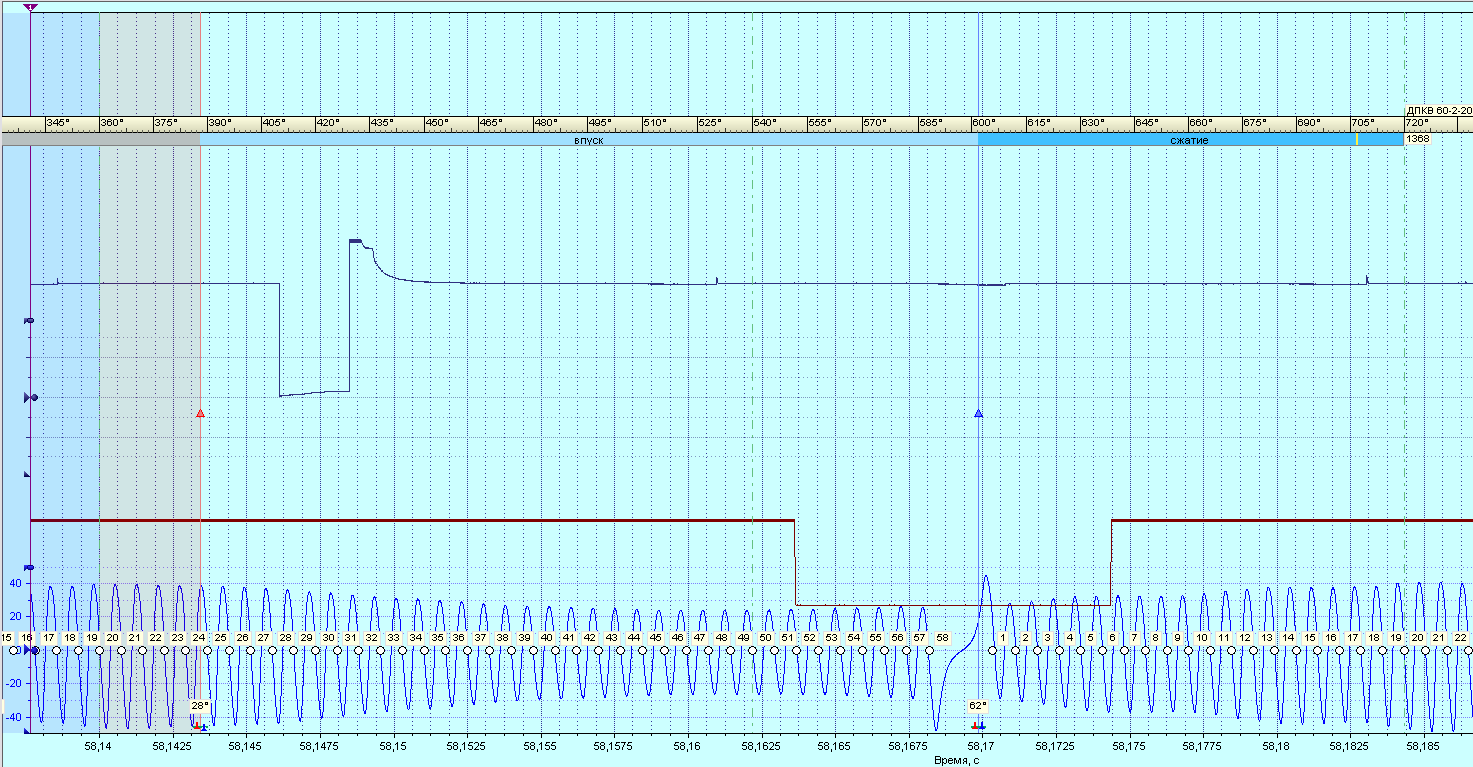

05.05.png [ 46 КБ | Просмотров: 10027 ]

Единственное что смущает , это то что 720-270(в прошивке)=450 , а на осциллограмме 410.

_________________
aka Funtik http://www.turbobazar.ru/
Вернуться к началу
 Профиль
Ответить с цитатой
Andy Frost
СообщениеДобавлено: 05 май 2013, 12:05
Не в сети

Зарегистрирован: 22 мар 2013, 13:08
Сообщения: 1994
На каких оборотах замерял?
На счет смещения сказать не могу почему так, возможно интерполяцией взяло среднее значение между задаными точками.
Если еще есть возможность, выстави фазу в 0 и 360 и сними такую картинку красивую еще пару раз.
Вернуться к началу
 Профиль
Ответить с цитатой
chipa12
СообщениеДобавлено: 05 май 2013, 18:01
Не в сети

Зарегистрирован: 09 апр 2013, 12:50
Сообщения: 462
Andy Frost, ХХ=1200.
В ближайшие дни не смогу снять осц. потому что дождь, а я на улице это делаю.

_________________
aka Funtik http://www.turbobazar.ru/
Вернуться к началу
 Профиль
Ответить с цитатой
Shtep
СообщениеДобавлено: 14 май 2013, 19:24
Не в сети

Зарегистрирован: 08 апр 2013, 12:01
Сообщения: 1068
Еще в плане наброса на вентилятор.
Одинаковые калибровки, везде фаза=0, коррекция при 10К тоже.
По каналам:
ДПКВ
ДФ
Ф1
Ф2
Ф3
Ф4


Вложения:

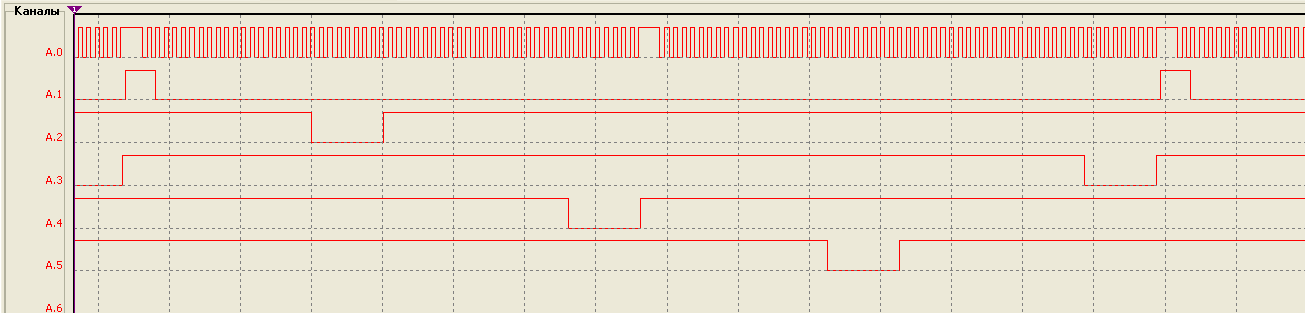

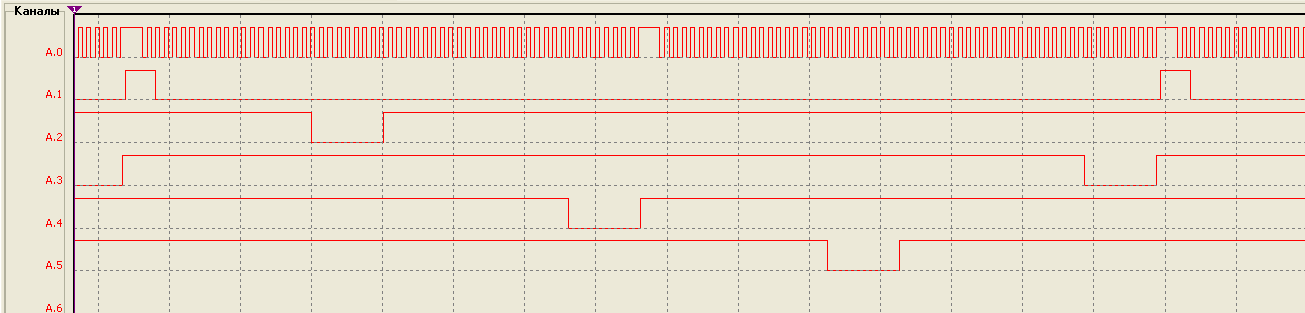

Комментарий к файлу: J5V05N35 - полный сток.
J5V05N35.PNG [ 15.88 КБ | Просмотров: 9979 ]

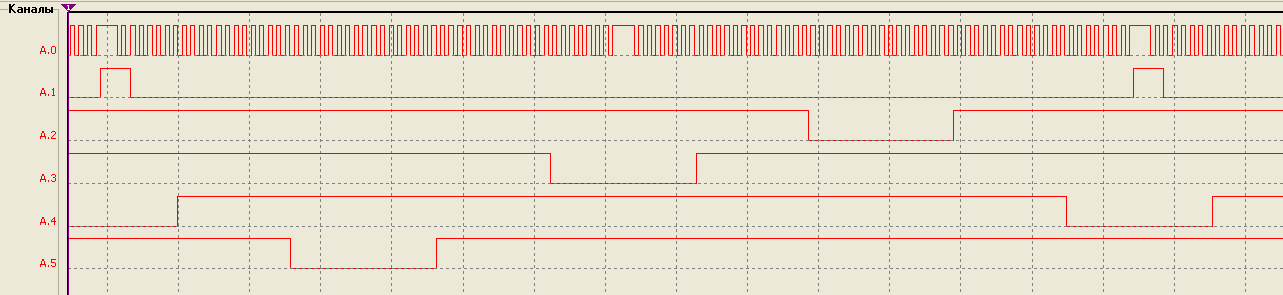

Комментарий к файлу: TRS_239
TRS239.PNG [ 15.95 КБ | Просмотров: 9979 ]

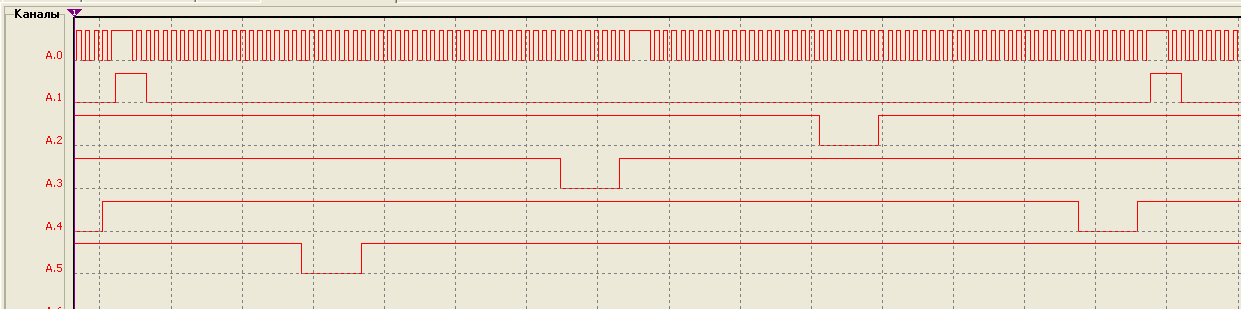

Комментарий к файлу: TRS_242
TRS242.PNG [ 16.1 КБ | Просмотров: 9979 ]
Вернуться к началу
 Профиль
Ответить с цитатой
Vint
СообщениеДобавлено: 14 май 2013, 20:55
Не в сети
Аватара пользователя

Зарегистрирован: 30 мар 2013, 08:15
Сообщения: 607
Откуда: Курск
Уже разобрались, и поправил Андрей. Осталось в железе проверить.
Вернуться к началу
 Профиль
Ответить с цитатой
Shtep
СообщениеДобавлено: 14 май 2013, 22:38
Не в сети

Зарегистрирован: 08 апр 2013, 12:01
Сообщения: 1068
Да я вкурсе. Токмо шоб все вопросы относительно кое-каких всяких позорений снять. Ато в 239 то фаза не такая, то форсы не так льют. Завтра погоняем исправленное, благо все подключено.


Последний раз редактировалось Shtep 14 май 2013, 22:40, всего редактировалось 1 раз.

Вернуться к началу
 Профиль
Ответить с цитатой
chipa12
СообщениеДобавлено: 14 май 2013, 22:39
Не в сети

Зарегистрирован: 09 апр 2013, 12:50
Сообщения: 462
Чо та не пойму. Когда фаза 0гр. то прыскать должно именно во время сжатия. Сжатие в 1ом цилиндре происходит после импульса ДФ, т.е. в этот момент произошёл конец такта впуска , и поршень сжал смесь и находится в ВМТ. А по осциллограмме в n35 и в 239ой впрыск происходит в 4ом , а в 242ой в 1ом.

_________________
aka Funtik http://www.turbobazar.ru/
Вернуться к началу
 Профиль
Ответить с цитатой
Shtep
СообщениеДобавлено: 14 май 2013, 22:44
Не в сети

Зарегистрирован: 08 апр 2013, 12:01
Сообщения: 1068
какой порядок работы цилиндров у ВАЗа? Что происходит в рабочем такте? В каком такте наливают топливо?
Вернуться к началу
 Профиль
Ответить с цитатой
chipa12
СообщениеДобавлено: 14 май 2013, 23:05
Не в сети

Зарегистрирован: 09 апр 2013, 12:50
Сообщения: 462
1342 , но при чём тут это? сейчас разговор про ДФ. После импульса ДФ в 1ом цилиндре фаза сжатия , это и есть 0гр. , т.е. при импульсе ДФ на 20ом зубе после "выбитых" зубов и при 0гр.фазе впрыска, импульс форсунки должен быть именно в ВМТ на 20ом зубе. В приложенной вами Shtep осциллограмме 242ой прошивке именно так и происходит. Почему 2 верхних осциллограммы неправильные тогда, если фаза впрыска везде 0гр. ? Она ведь везде в 3х случаях задана 0гр. ?

_________________
aka Funtik http://www.turbobazar.ru/
Вернуться к началу
 Профиль
Ответить с цитатой
