На катушку плюс. Минус. Сигнал.
Остальное да. Попарно

Вообще схема от января 7,2. Я и хочу уточнить правильная ли она и подходит ли для января 5,1 и трс251?

Нет, такая схема не подходит для Я5, потому что в Я7 силовые ключи, которые управляют "минусом" сразу катушками, а в Я5 слаботочные ключи, которые выдают +5 на коммутатор.

Понял, спасибо

провод Ignition парных цилиндров соединить и к выводу января. (если 2 канала)
порядок 1-3-2-4
соответственно пары 1-2, 3-4

На 7.2 детектирование детонации работает?

Нет.

Можно же использовать на дмрв состав смеси и уоз от дросселя в этой прошивке ?

Да, можно.

Здравствуйте. Вопрос по датчику фаз и зубу. Какие ограничения или особенности положения датчика фаз. Как вообще считается зуб.
Так получилось, что ВМТ по ДПКВ на 17 зубе. Это в прошивке выставят. Физическое начало фаз на 58 зубе, соответственно.
Возможно поставить метку (штифт) ДФ, который будет проходить через ДПРВ, когда репер проходит ДПКВ на 13 зубе, либо 45 (в другие места поставить метки нет возможности - нет места на шкиву РВ, либо сам ДПРВ переносить со штатного места).

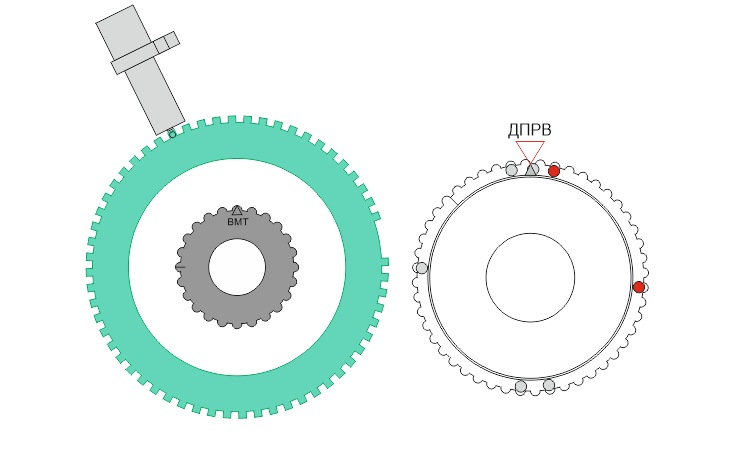

Для наглядности картинка. Вращение по часовой стрелке.

Т.е. в прошивке указать 13 зуб датчика фаз? Или что-то высчитывать еще нужно?
Спасибо.
